Sensorin ohjelmiston päivitys

Lataa uusin ohjelmistoversio alta ja asenna se ESP32-levyllesi käyttäen ESPHomen selainpohjaista työkalua.

1. Lataa ohjelmistotiedosto

Tämä .bin-tiedosto sisältää kaiken tarvittavan (käynnistyslataajan ja sovelluksen).


Lataa sensori_ohjelma32.ino.merged.bin Lataa sensori_ohjelma_PUN_VIHR_LED.bin jos laitteessa on punainen JA vihreä valo

2. Asennusohjeet (web.esphome.io)

  1. 1 Avaa työkalu: web.esphome.io
  2. 2 Kytke ESP32 tietokoneeseen USB-kaapelilla (käytä Chrome- tai Edge-selainta).
  3. 3 Paina sivulla CONNECT ja valitse oikea sarjaportti.
  4. 4 Valitse valikosta INSTALL.
  5. 5 Valitse UPLOAD FILE ja etsi äsken lataamasi .bin tiedosto.
  6. 6 Paina INSTALL. Jos asennus jämähtää "Connecting..." tilaan, paina levyn BOOT-painiketta.

Sensorin rakentaminen

Seuraa video-ohjeita vaiheittain laitteen kasaamiseksi.

Kaikki ohjevideot osittain:

Osa 1: Koukkujen kiinnitys ja akkuadapteri Osa 2: Kiinnitetään lisää osia koteloon Osa 3: Valot kiinnitys koteloon Osa 4: RFID moduli ja antenni kiinnitykset Osa 5: Johdotukset ja Testaus

Tekniset dokumentit:

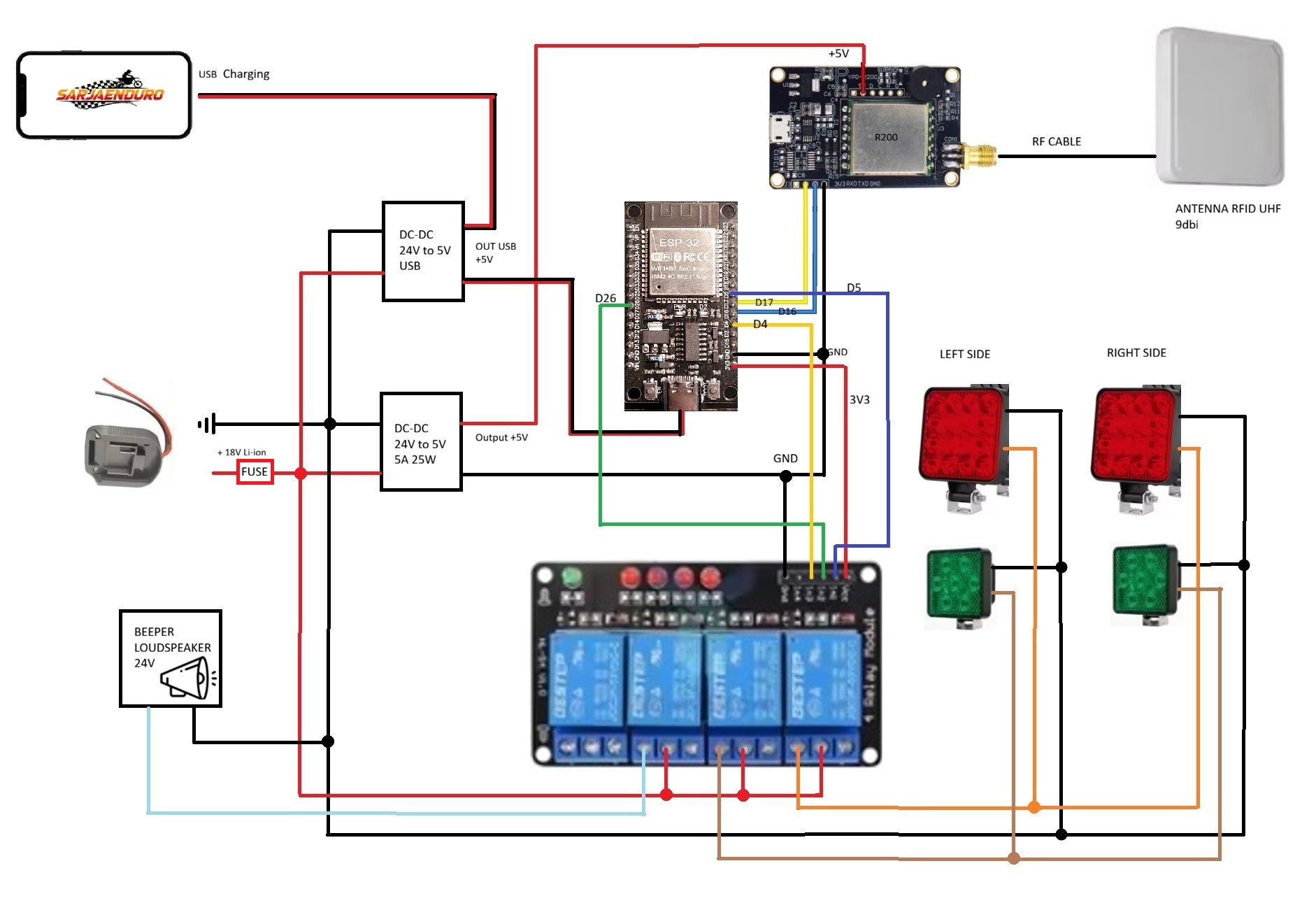

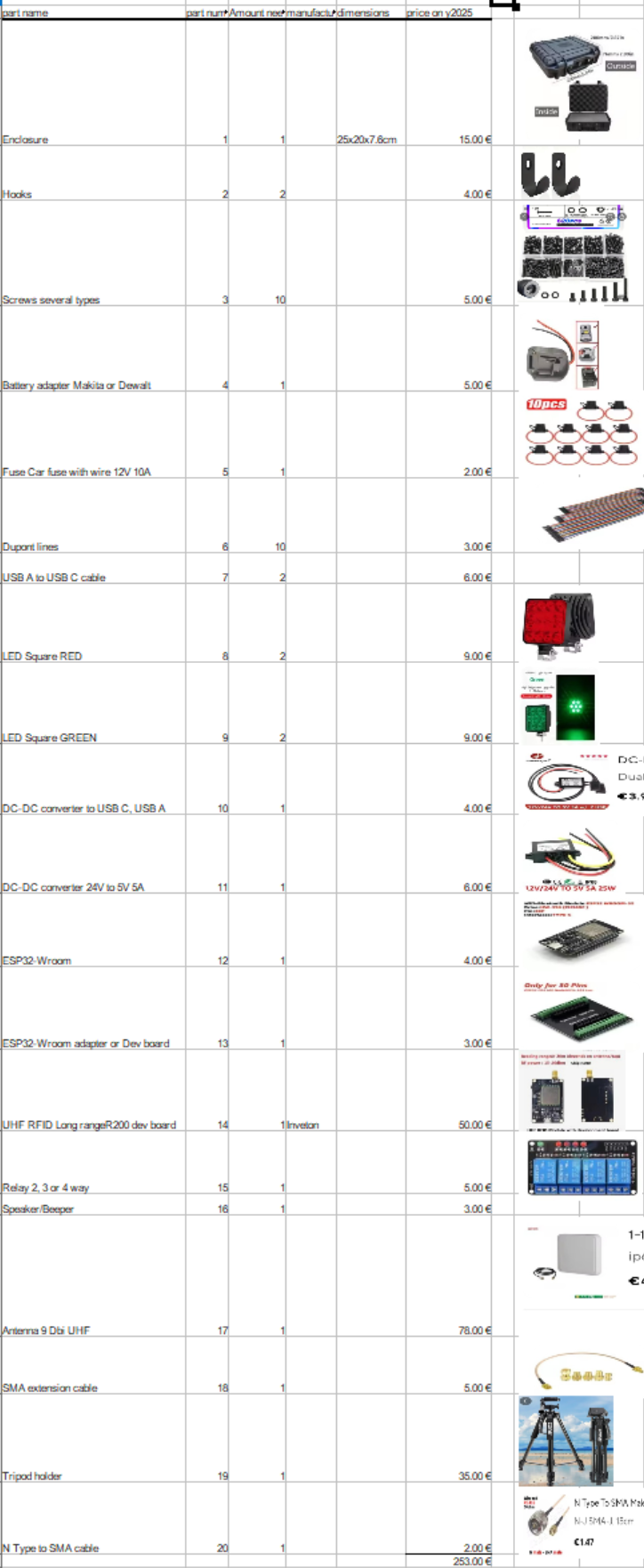

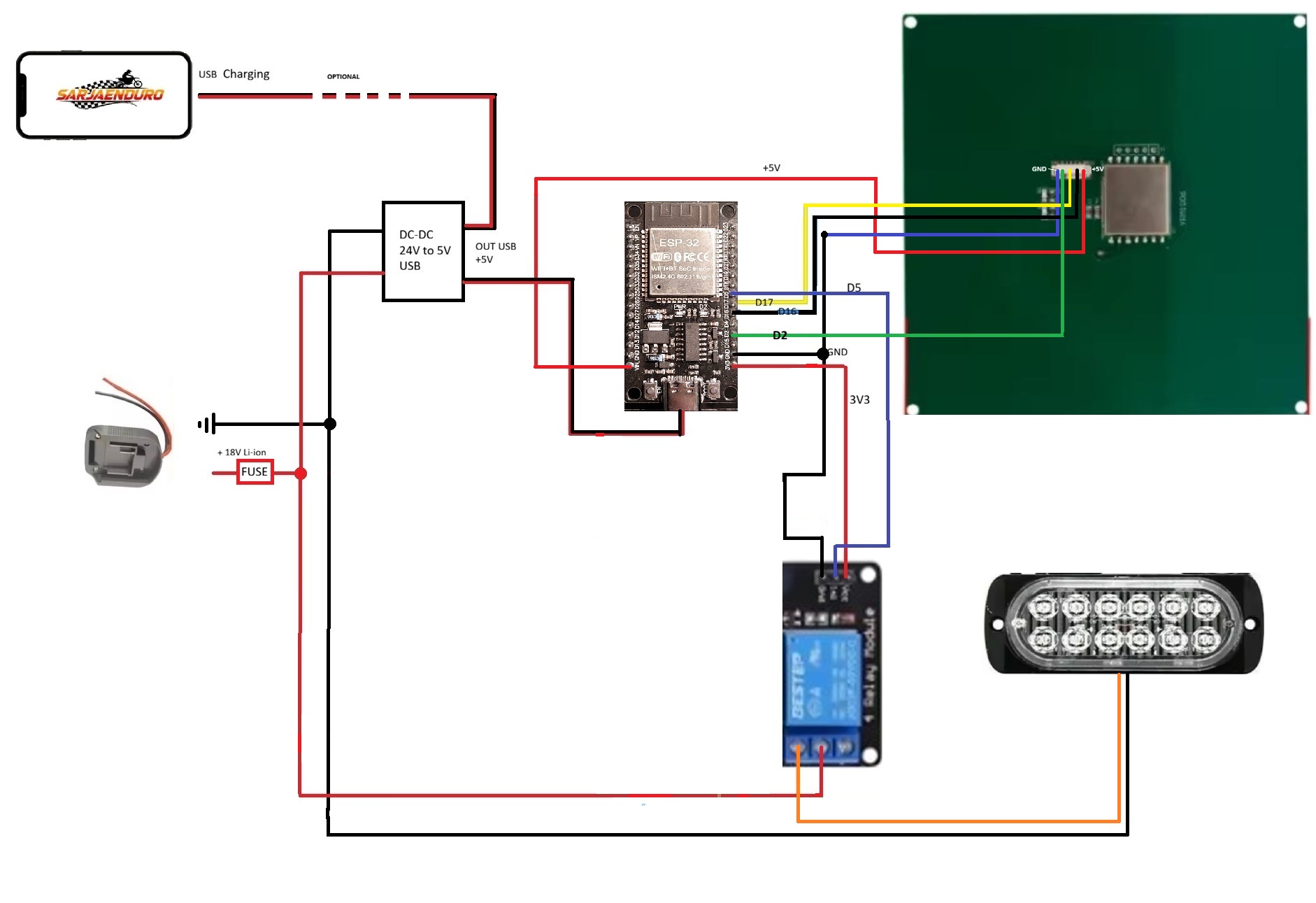

Osaluettelo Kytkentäkaavio
